Colocación tubo

Presentación

COLOCACION SUELO RADIANTE

La Colocación en Caliente del tubo para suelo radiante

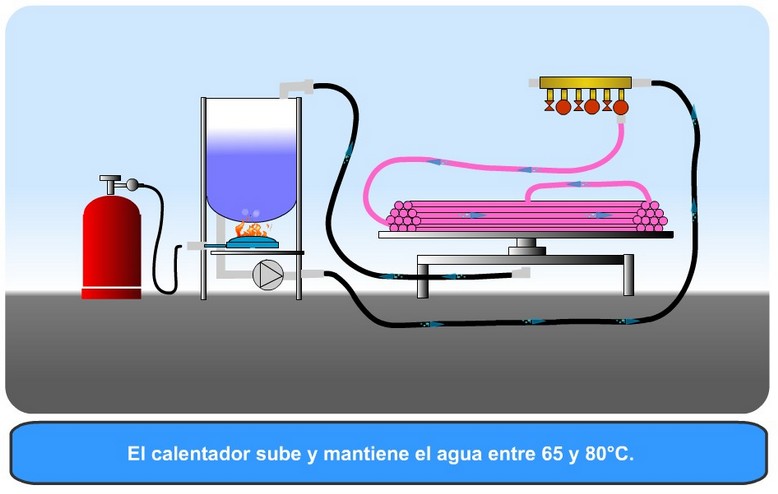

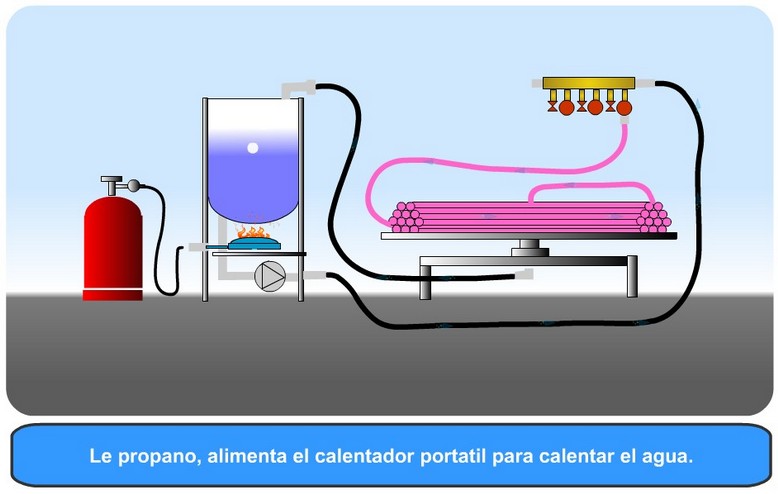

Desde 1963 los tubos para suelo radiante Multibeton se colocan en caliente: para una seguridad absoluta y respeto de la calidad del tubo (recomiendan los organismos oficiales alemanes) su colocación es en caliente con agua en circulación a unos 70-80ºC (ver el video en la web). La finalidad de está colocación es la de modificar la memoria (forma del tubo) sin cambiar sus características de resistencia. Por el contrario en frío no es “aconsejable” (según organismos de urbanismo en alemania, CF NOTA F 1668 de junio 1980)

La calidad del sistema no se resume en fabricar un buen tubo, hay que colocarló. A differencia de los otros fabricantes, Multibeton ha decidido utilizar, hace más de 50 años, una calidad superior en sus componentes y suministra a los profesionales, un tubo de fuerte espesor de 2,2 mm, a cambio de los 1,6 mm habituales. Suministrando un tubo con menos espesor permite tener un tubo más económico y más flexible que puede ser colocado en frío,

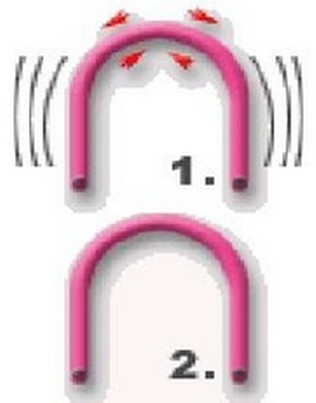

¿ pero que pasa cuando se hace una curba en frío en un tubo sintético ?


estiramiento



Aplaneamiento, estiramiento de la estructura molecular del tubo y de su espesor de pared. Con los años, puede suponer micro fisuraciones radiales.  Todos sabemos que un “plastico” que fuerza se rompe un día o otro … los años han confirmados nuestros criterios.

Tú decides ...
colocación del tubo sintético del suelo radiante multibeton

COLOCACION MODULANTE

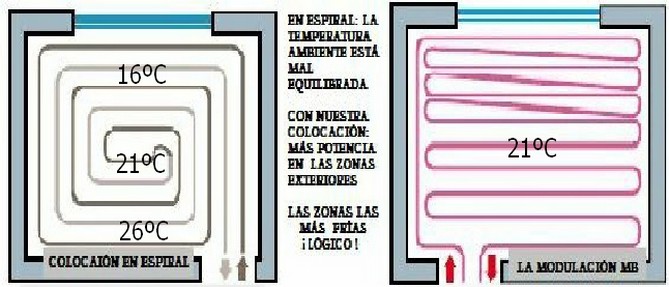

COLOCACIÓN SUELO RADIANTE EN ESPIRAL o MODULANTE MULTIBETON

Para un mejor suelo radiante además de la calidad de sus materiales, Multibeton ha probado para usted, la mejor forma de repartir el calor en el suelo para ser disipado en el ambiente.

Se fábrico una habitación dentro de una cámara climatizada, con una pared exterior y 3 interiores. Colocamos cerca de 50 sondas de suelo, ambiente, de pared y de techo. Hemos colado los tubos en espiral, doble espiral, en paralelo, etc…

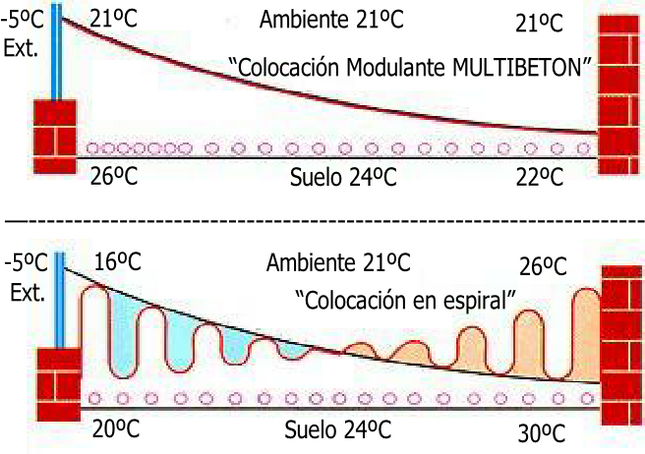

Bajando la temperatura exterior a -5ºC, rapidamente hemos observado que la colocación en espiral o la doble espiral con dos circuitos, no se acercaba mucho a las necesidades reales de la habitación, teniendo 20ºC en el centro de la habitación, la potencia era inferior a las nececidades térmicas en la zona de la pared exterior que soló conseguía unos 17ºC y un exceso de temperatura de suelo y del ambiente en la zona interior  con 25ºC y además se formaba una fuerte convección (circulación de aire) entre la zona interior y la zona exterior por diferencia de temperatura.

Para llegar a los 20ºC en la zona cerca de la pared exterior, la temperatura en el centro de la habitación subía a unos 25ºC y la temperatura del suelo cercana al tabique interior subía a unas temperaturas muy altas (+30ºC) que aumentaban la sensación de mal estar para el cuerpo humano. Otro problema era que el tubo de impulsión (el más caliente) perdía calorías necesarias teniendo al lado un tubo de retorno (más frío).



Eliminamos la colocación en simple o doble espiral y colocamos la tubería en paralelo a la pared exterior. Enseguida nos acermos más a las necesidades reales de las perdidas de calor de la habitación, pero seguiamos con una temperatura baja en la zona de la pared exterior.





La solución, la Modulación de potencia, patente Multibeton: salimos directamente del colector hastá la pared más fría de la habitación a equipar, colocamos la cantitad de tubos de impulsión (más caliente) necesario hastá conseguir las calorías que pierde la pared exterior y las ventanas o puertas ventanas, una vez suministrado dicha potencia, instalamos menos tubos (más espacio entre tubos) en la zona interior y menos potencia (tubo más frío) en la zona del tabique interior.

Resultados:  “La Modulación de Potencia Multibeton había nacido…”

- Conseguimos 20ºC  cerca de la pared exterior, 20ºC en el centro de la habitación y 20ºC en la zona cerca del tabique interior,
- Conseguimos una repartición homogena de la temperatura ambiente.
- Conseguimos una temperatura de suelo agradable sin exceso de calor y ideal para el cuerpo humano.
- Conseguimos bajar la temperatura de impulsión del sistema visto que no tenemos tubos de retorno cerca de los tubos de impulsión.
